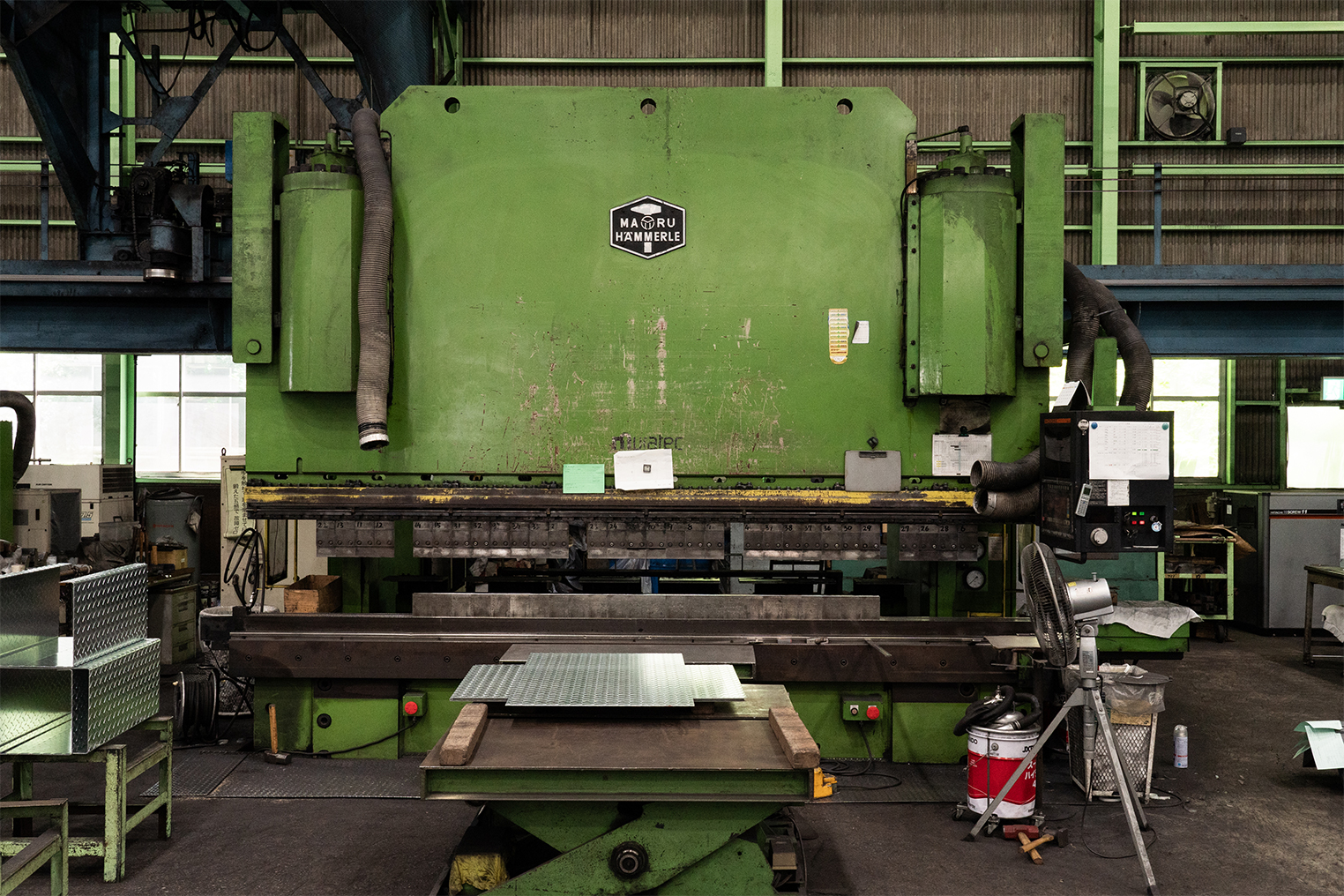

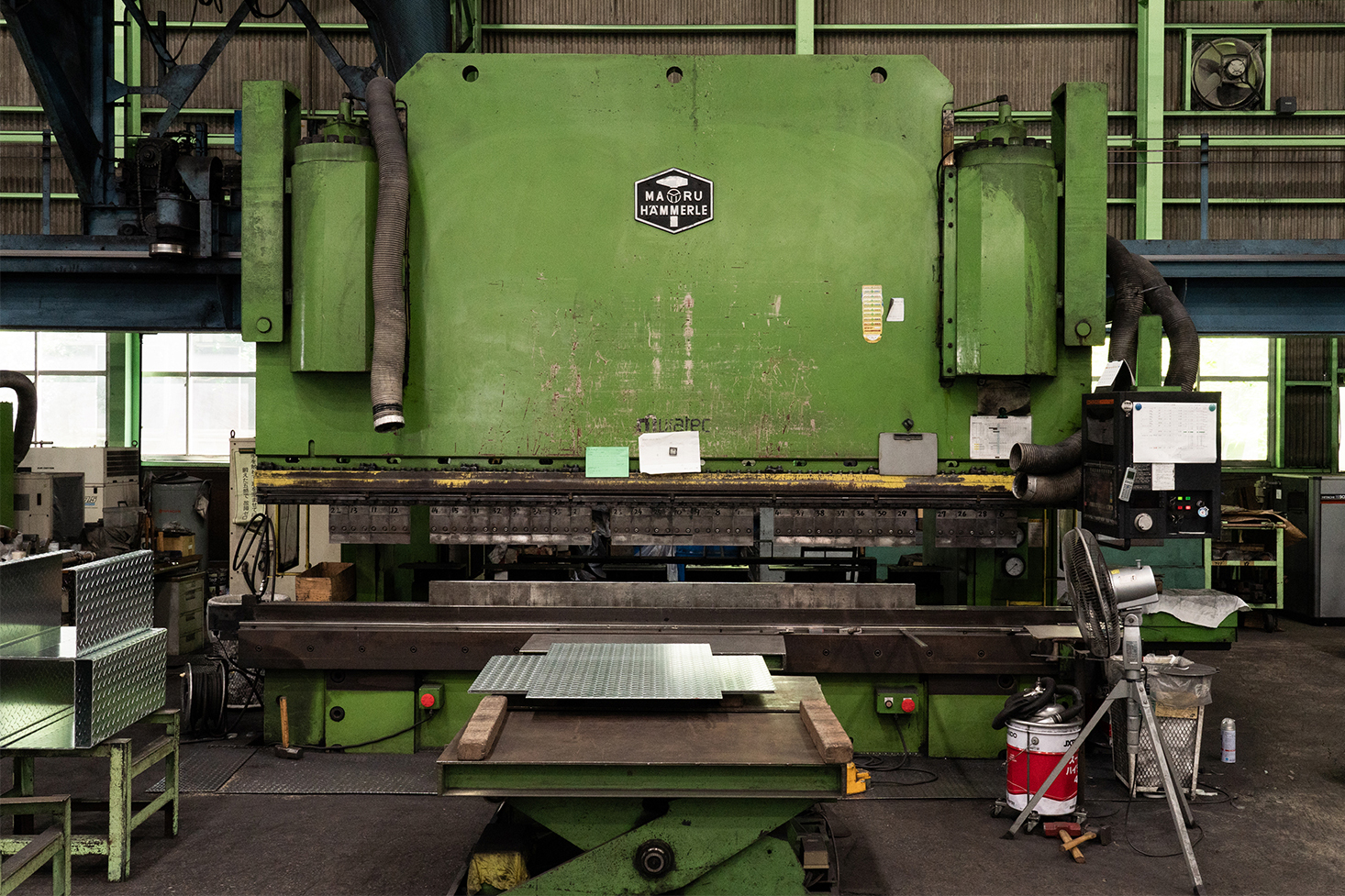

ベンダープレス

従来の油圧エアベンド式に比べ、精度の優れた油圧式スリーポイントベンダーを設備し、加工の難しい縞鋼板の角度のバラツキを解消しました。また、下型痕対策やピンチロール(矯正治具)を備え、製品精度向上等の様々なご要望にお応えします。

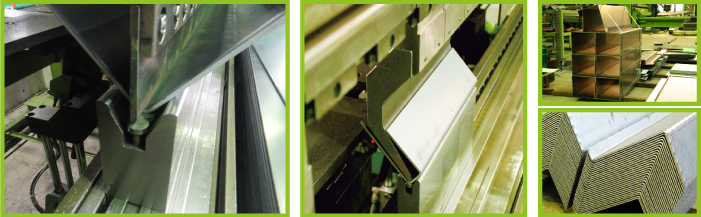

ベンダープレス:イメージ

無キズ化対策あり無キズ化対策無し

※ポインターを合わせると画像が変わります。

ベンダープレス設備能力

機械名称 許容範囲 設備能力
NC油圧プレスブレーキ400tプレス
3P-440-40
(B12 KX330620)
NC油圧プレスブレーキ
(村田機械)
板厚
2.3〜12.0mm
最大長さ 〜4,000mm
曲げ角度 下型一覧表による
曲げ代    同上
下型痕対策可
NC油圧プレスブレーキ110tプレス
3P-110-25
(B18 KX330630)
NC油圧プレスブレーキ
(村田機械)
板厚
2.3〜12.0mm
最大長さ 〜1,800mm
曲げ角度 下型一覧表による
曲げ代    同上
下型痕対策可
※その他、2mメカベンダープレスもあります。

下型一覧表

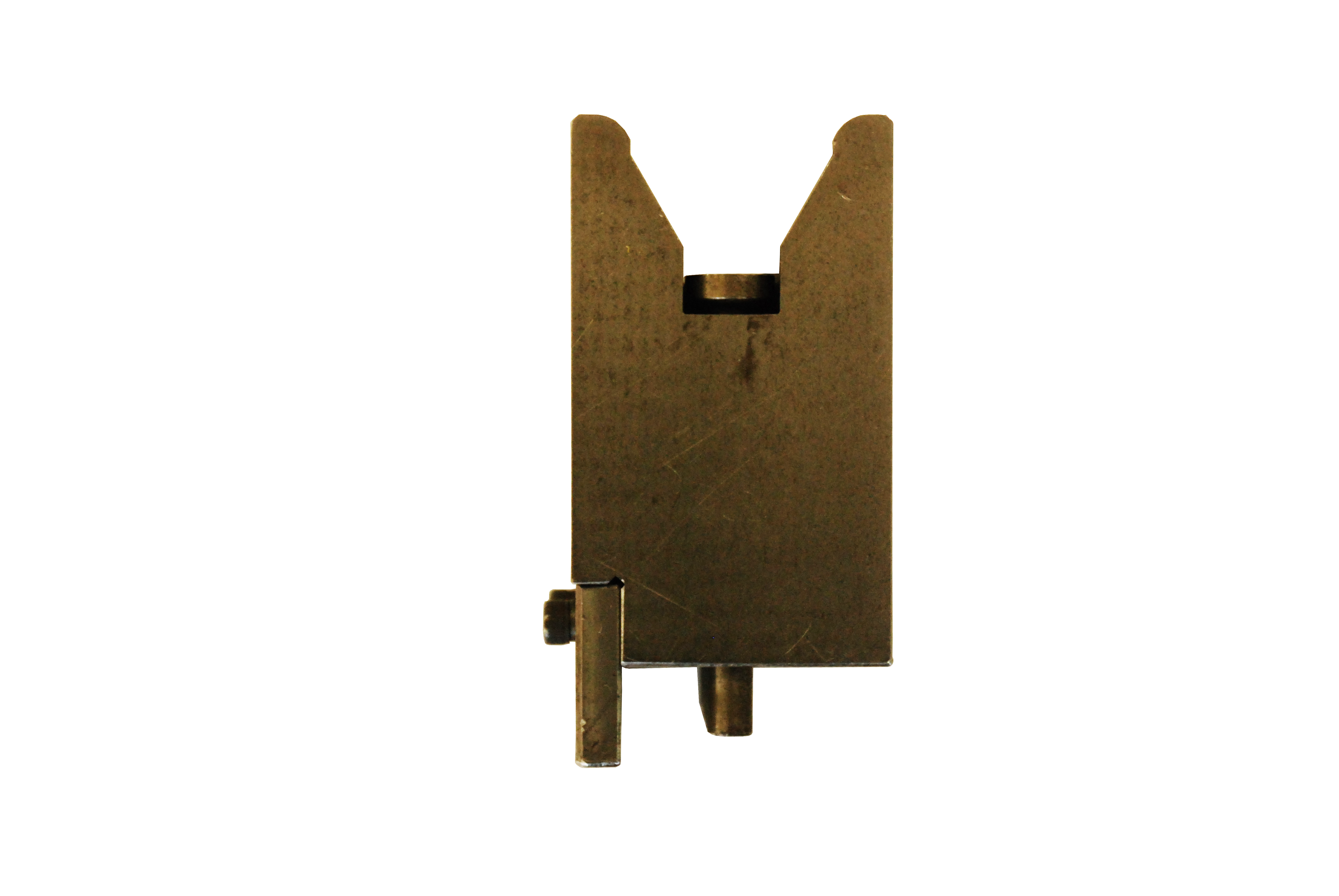

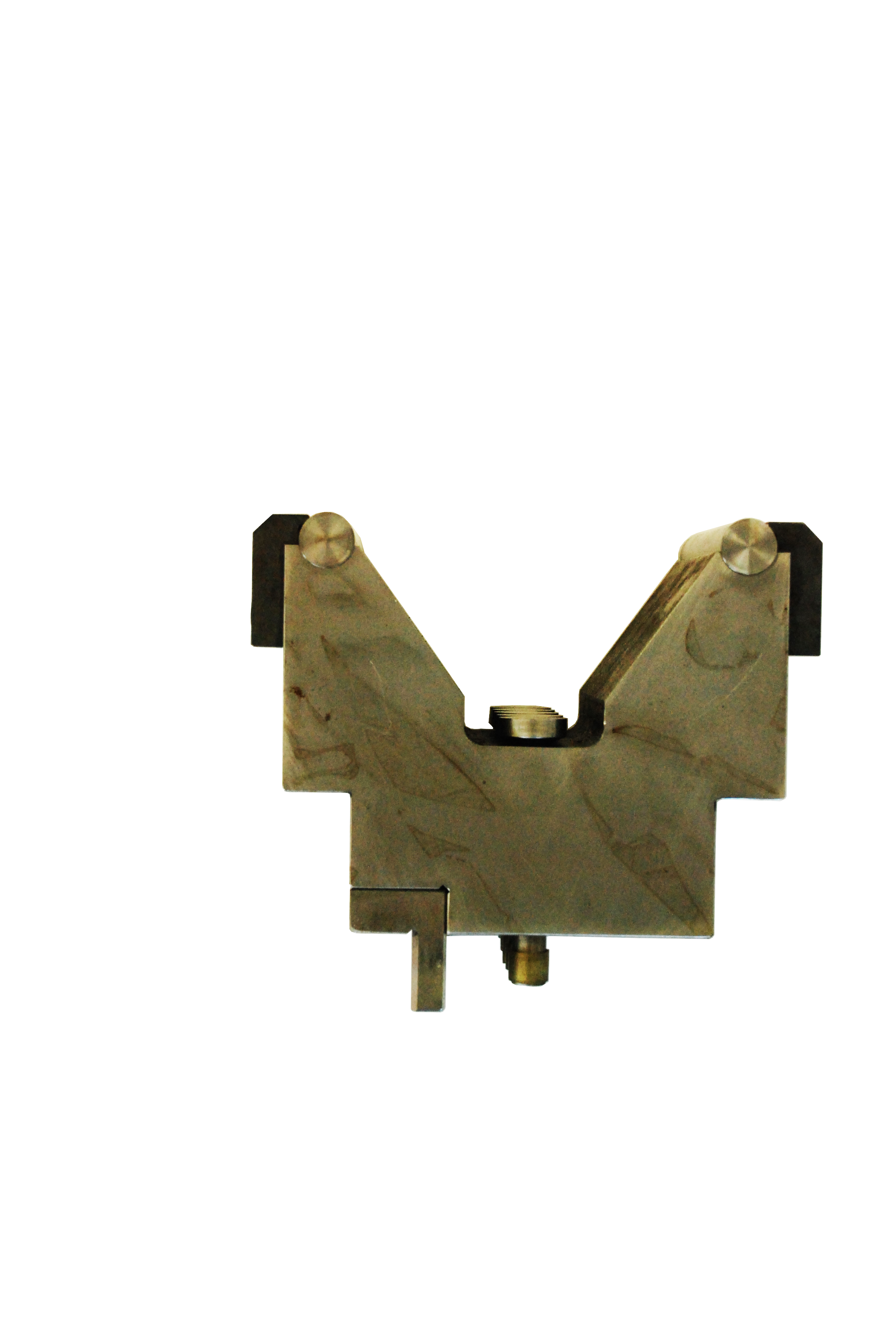

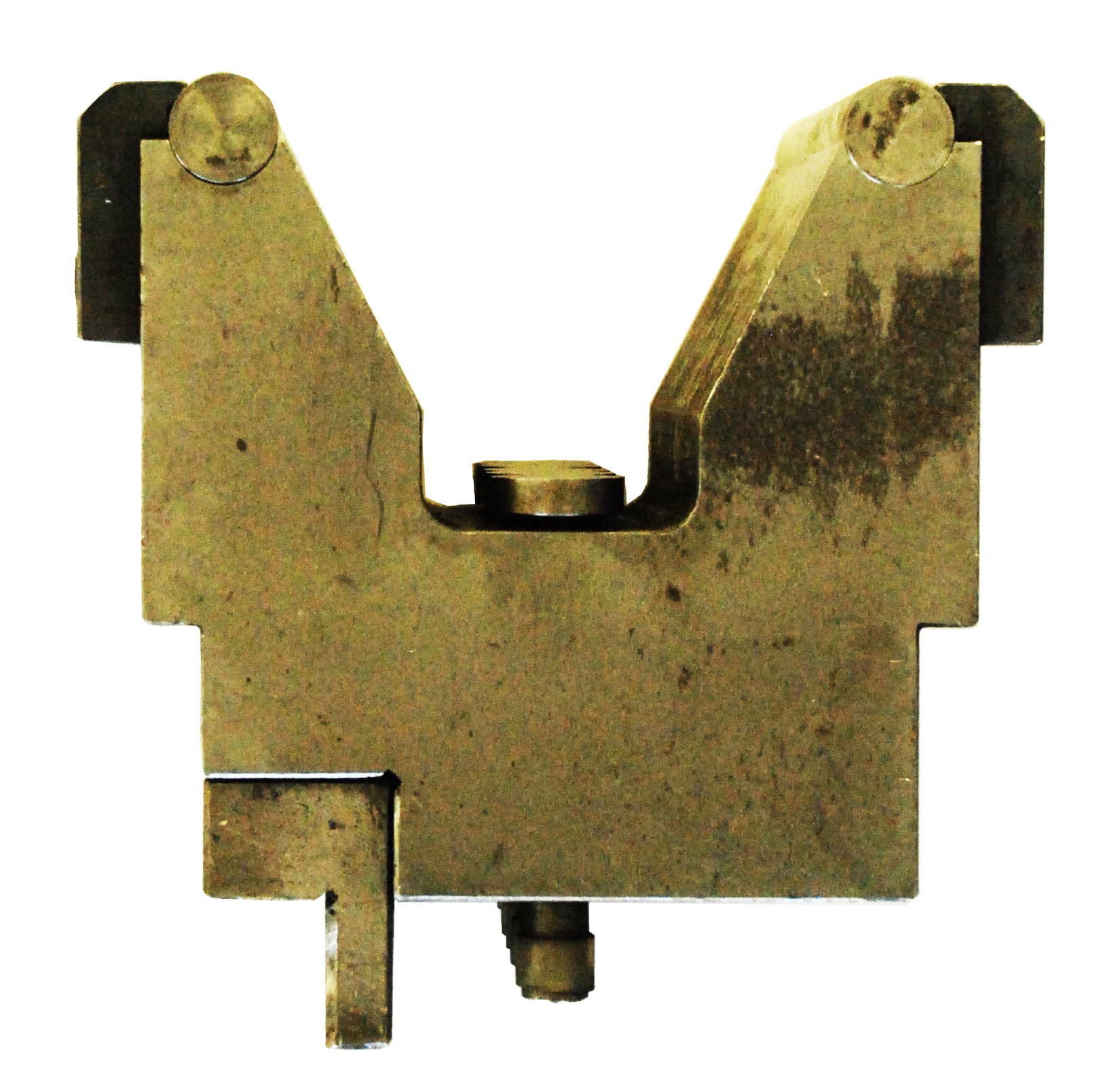

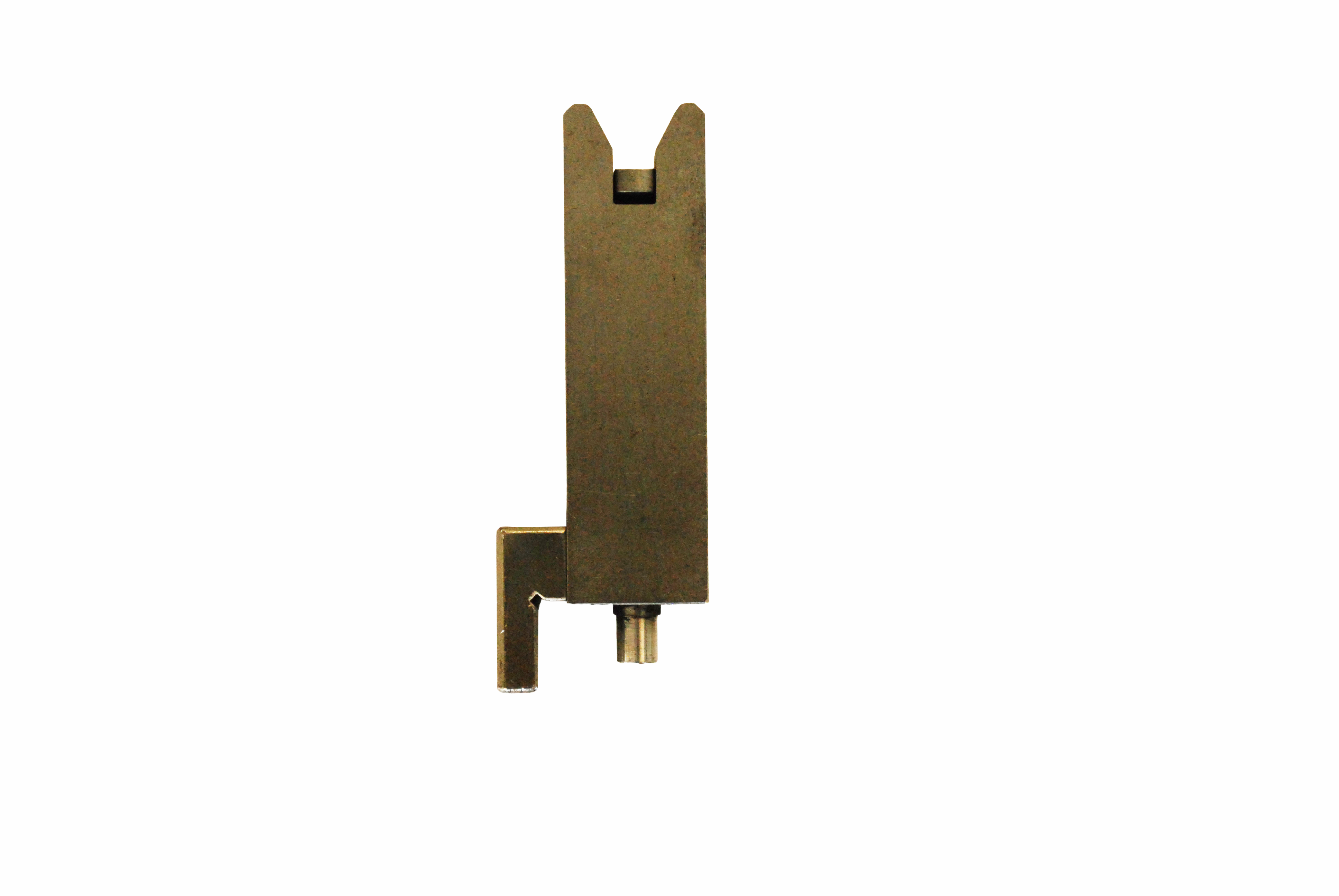

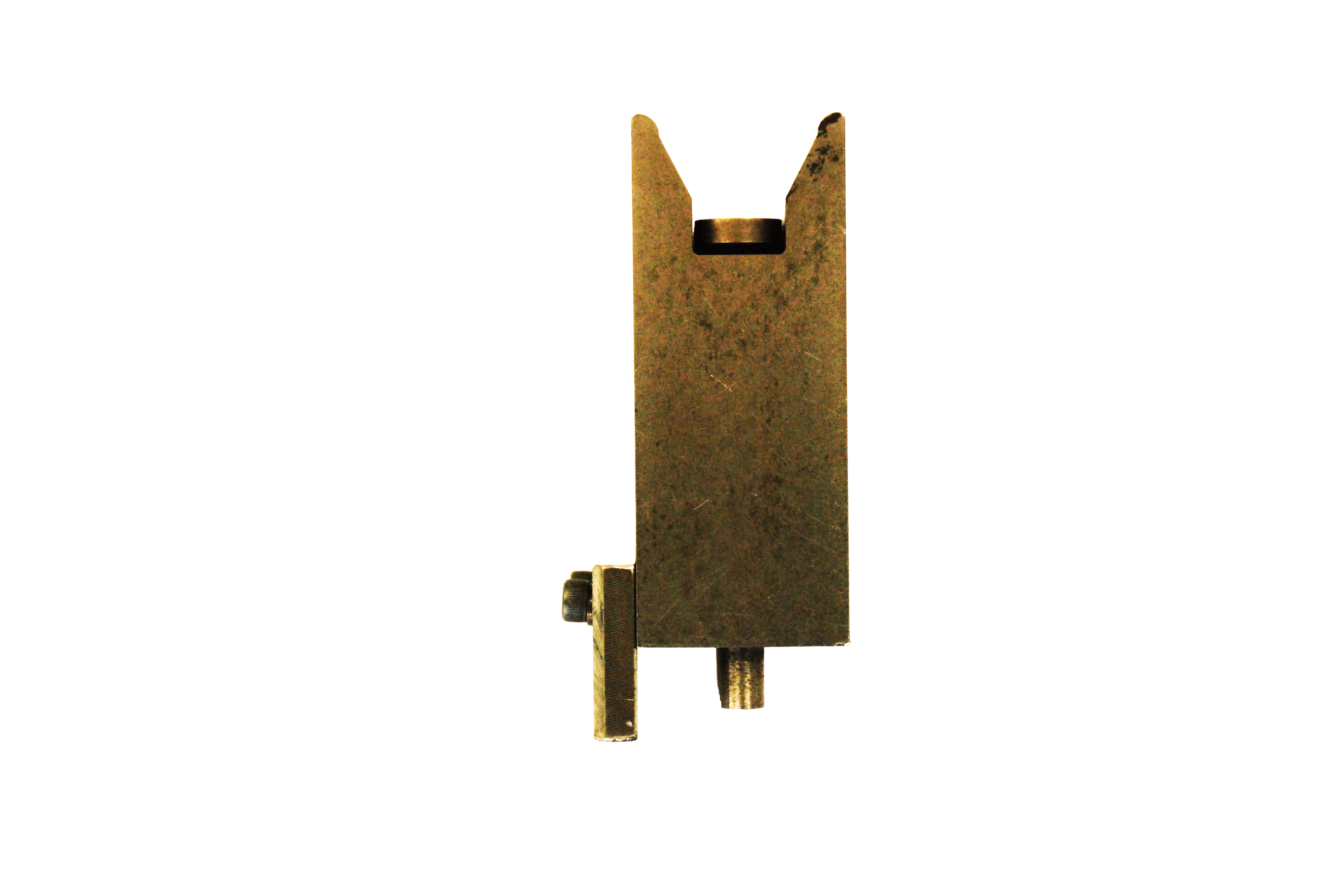

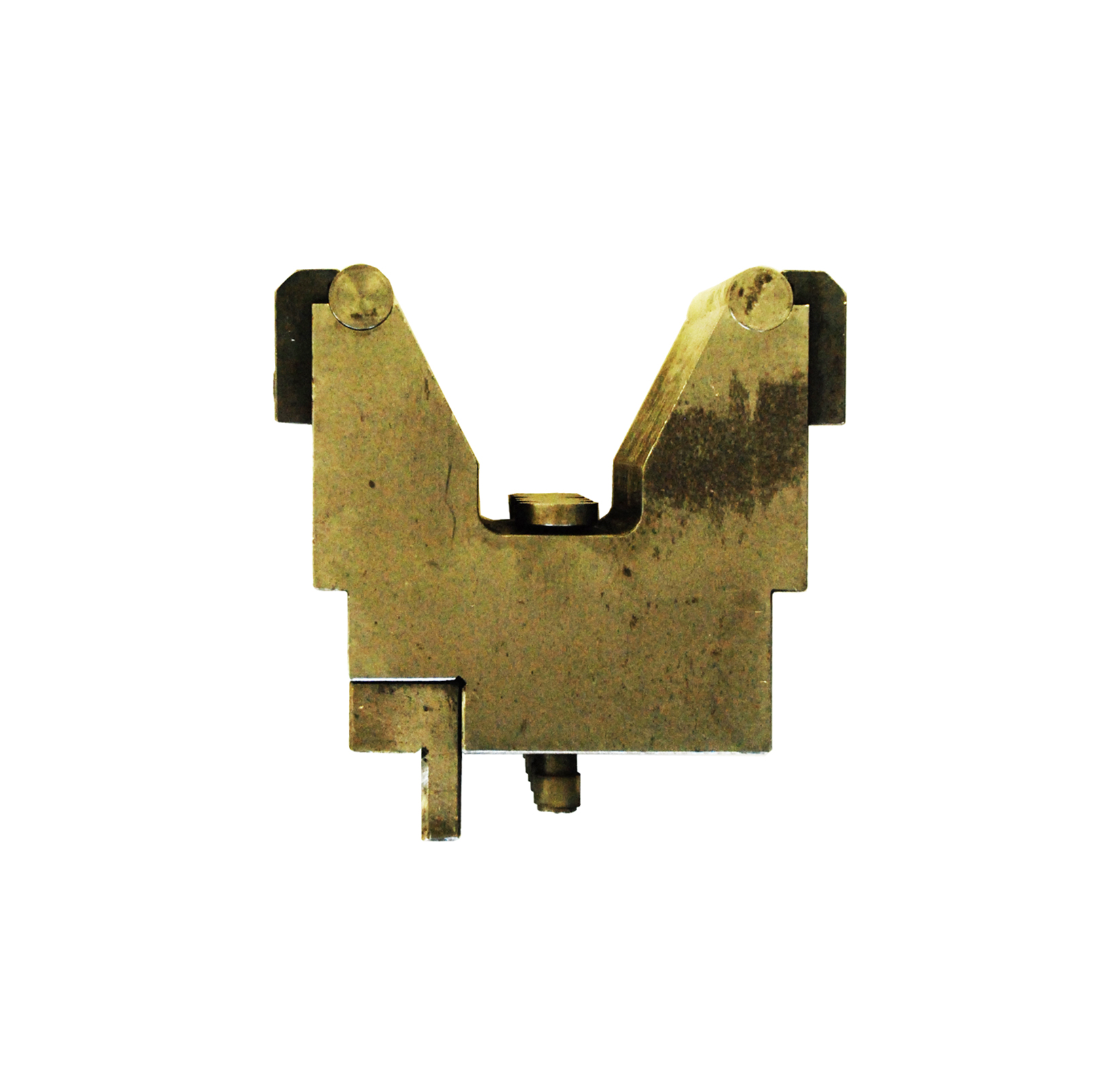

ベンダープレス 下型20V 下型32V 下型50V 下型90V 下型110V
下型 20V 32V 50V 90V 110V
板厚 2.3〜4.5mm 4.5〜6.0mm 4.5〜6.0mm 9.0mm 12.0mm
最低曲げ代
(※縞鋼板)
18mm(20mm) 30mm 40mm 70mm 100mm
角度(内角) 60〜160° 80〜160° 70〜179° 70〜170° 76〜170°
